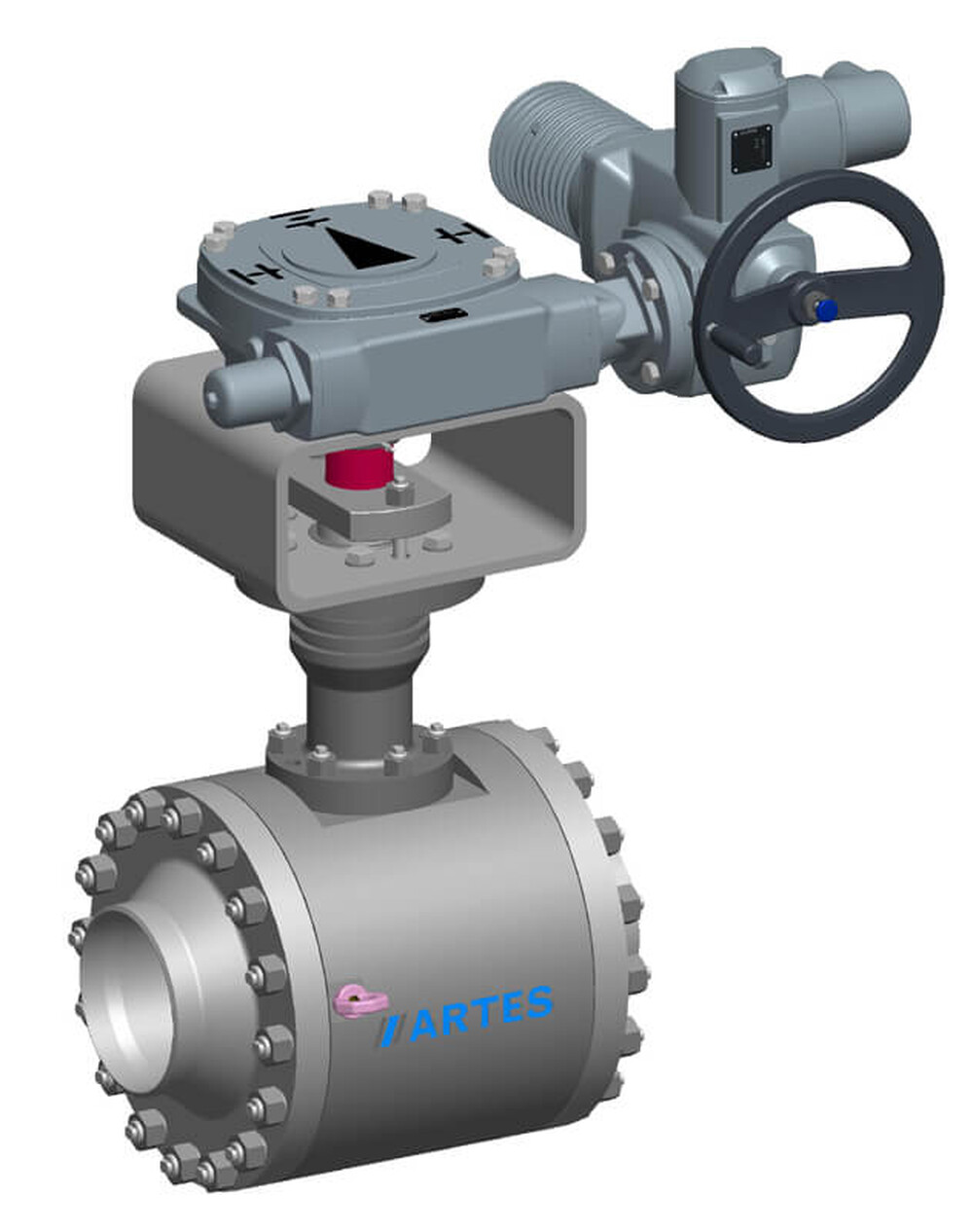

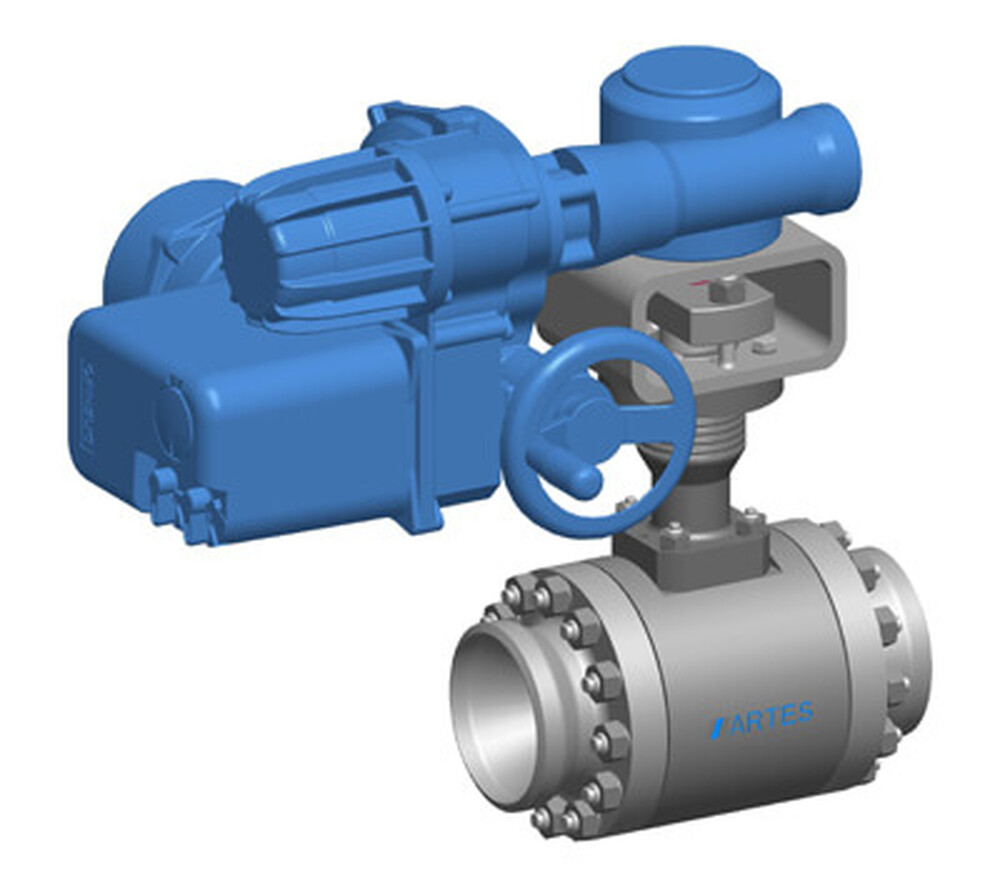

Regelklep (Ball Valve) Type W

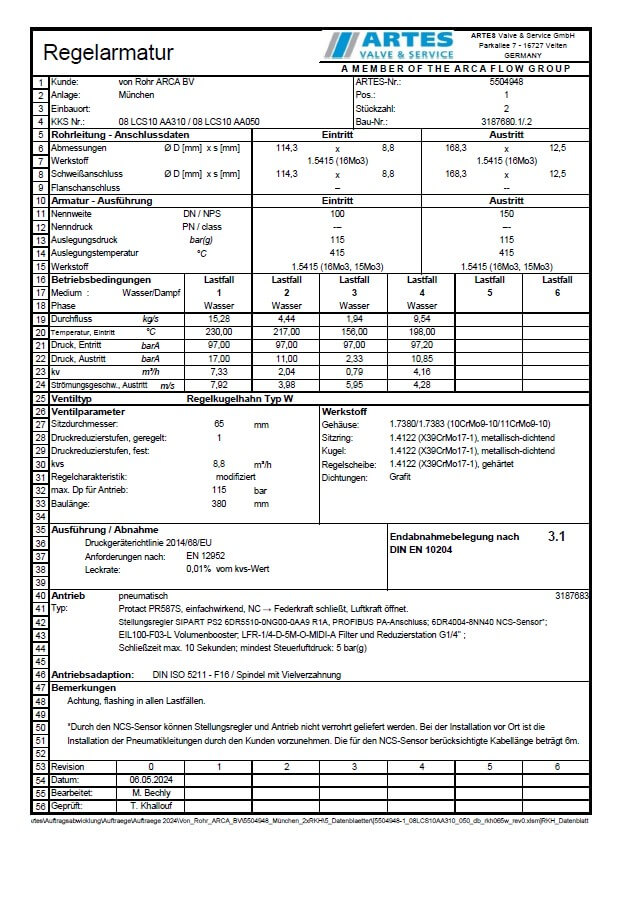

Specificaties
- Control Ball Valve Type W
- DIN: DN25 bis DN800 (1“ bis 32“)
- DIN:PN16 bis PN400
- Rangeability 1:50 - 1:200
- ANSI Class 300 bis Class 2500
- Temperatuur: 600 °C
Meer info
De ARTES regelklep (Ball-valve type) vervult twee belangrijke functies namelijk: Regelen & Afdichten

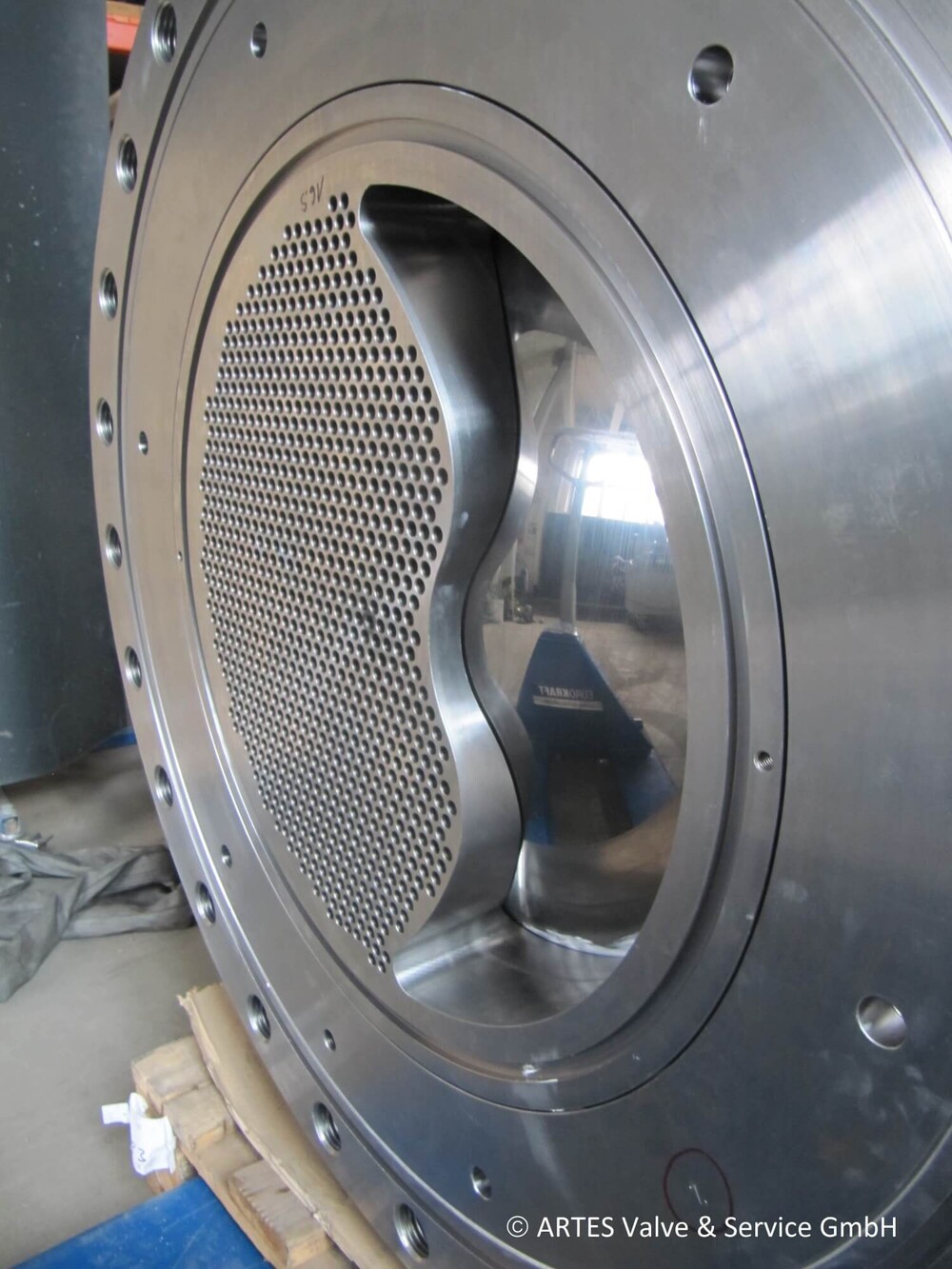

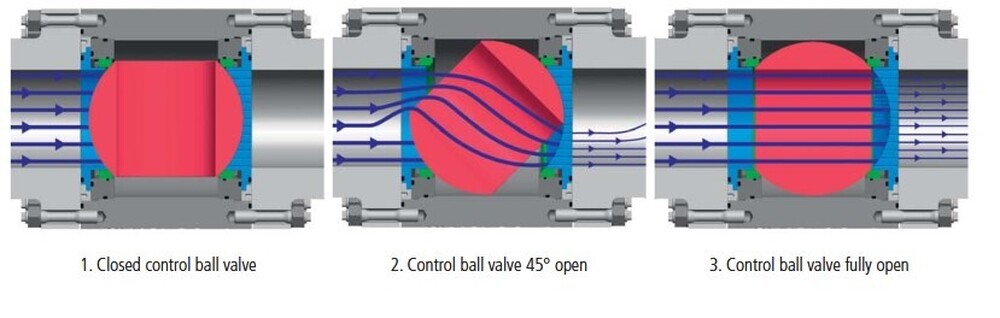

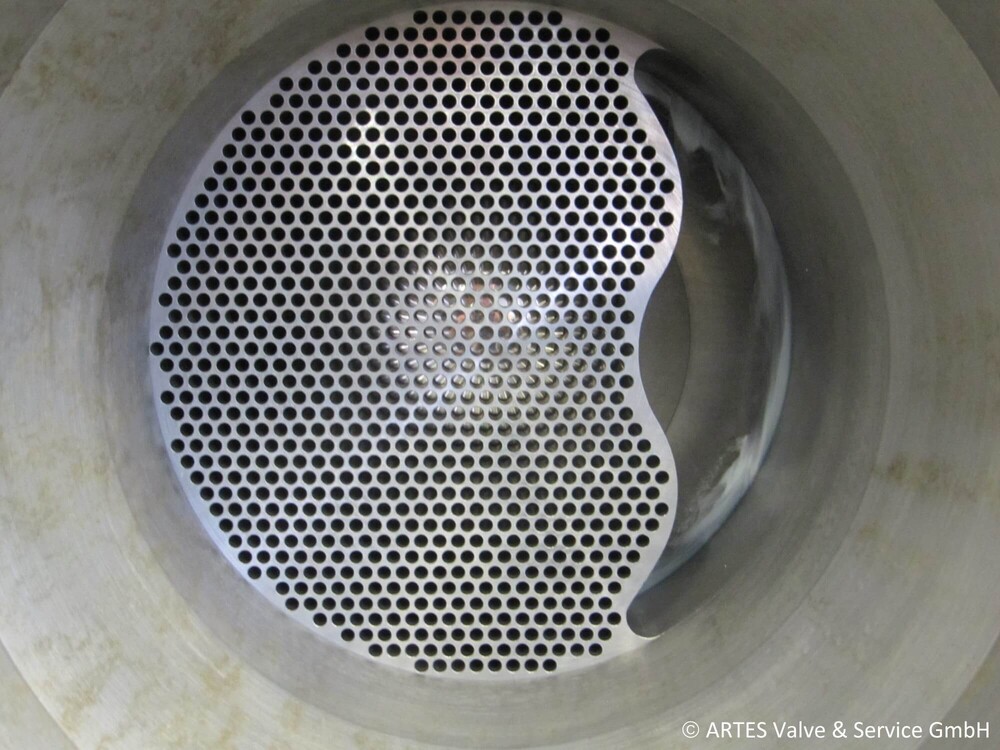

Deze twee functies zijn gescheiden van elkaar. De procesregelfunctie van deze regelklep (Ball-valve type) is identiek qua functioneren en werking aan een conventionele Globe-type regelklep. Door de 90° roterende beweging van de kogel, wordt een pre gedefinieerde regelcontour (Lin. / Equi%) van de geschakelde regelschijf geopend. De voorgeboorde regelcontour (Lin. /Equi%) in geschakelde regelschijf, achter de kogel, bepaalt de karakteristieke regelcurve van de regelklep. (Ball-valve type) Deze ongekende flexibiliteit maakt het mogelijk om proces specifieke regelcontouren te ontwerpen, bijvoorbeeld een regelschijf met zeer hoge regelnauwkeurigheid van 1:200.
Bij conventionele regelkleppen, Globe-type, treedt er enig drukverlies op omdat het medium “geremd” wordt door de vorm van het regelklephuis. De uitstroom bij de regelklep (Bal-valve type) is rechtlijnig waardoor er verhoudingsgewijs t.o.v. een Globe type regelklep minder drukverlies optreedt. (0.2 bar)
De kogel & zittingsring, welke zijn ingeslepen, vormen een perfecte en optimale afdichting waardoor de lekkage in bedrijf minimaal is. De kogel & zittingsring zijn voorzien van een Tungsten Carbide hardheidscoating.
Door het scheiden van de sluitfunctie t.o.v. de regelfunctie is de ARTES regelklep (Ball-valve type) de nieuwe standaard!
Key features Ball-valve (W) regelklep:

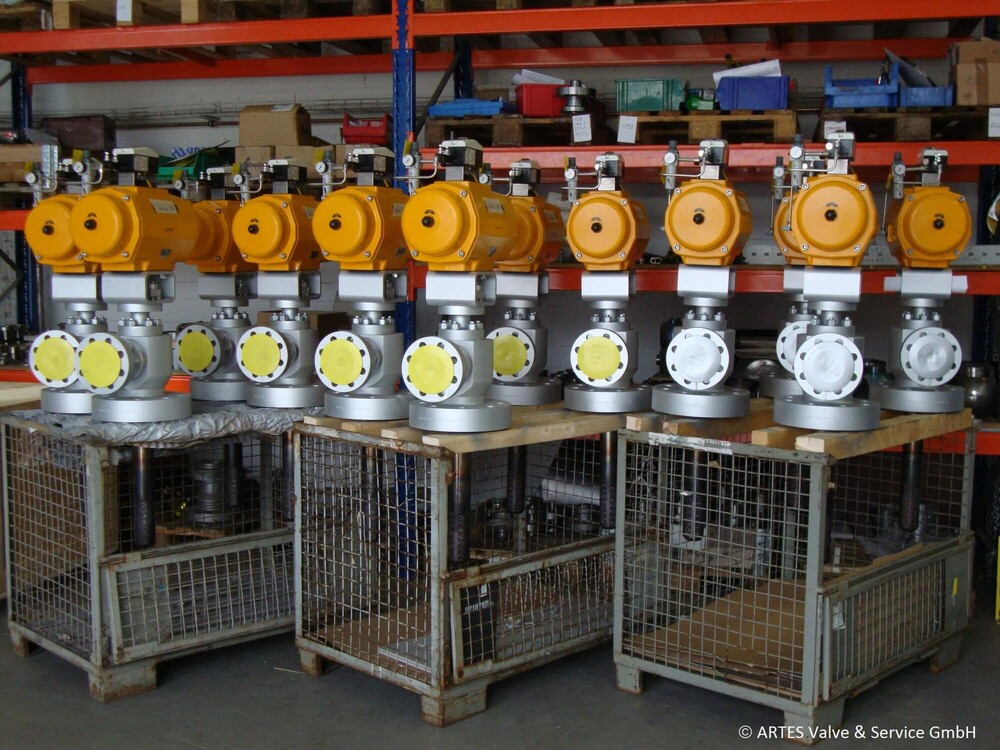

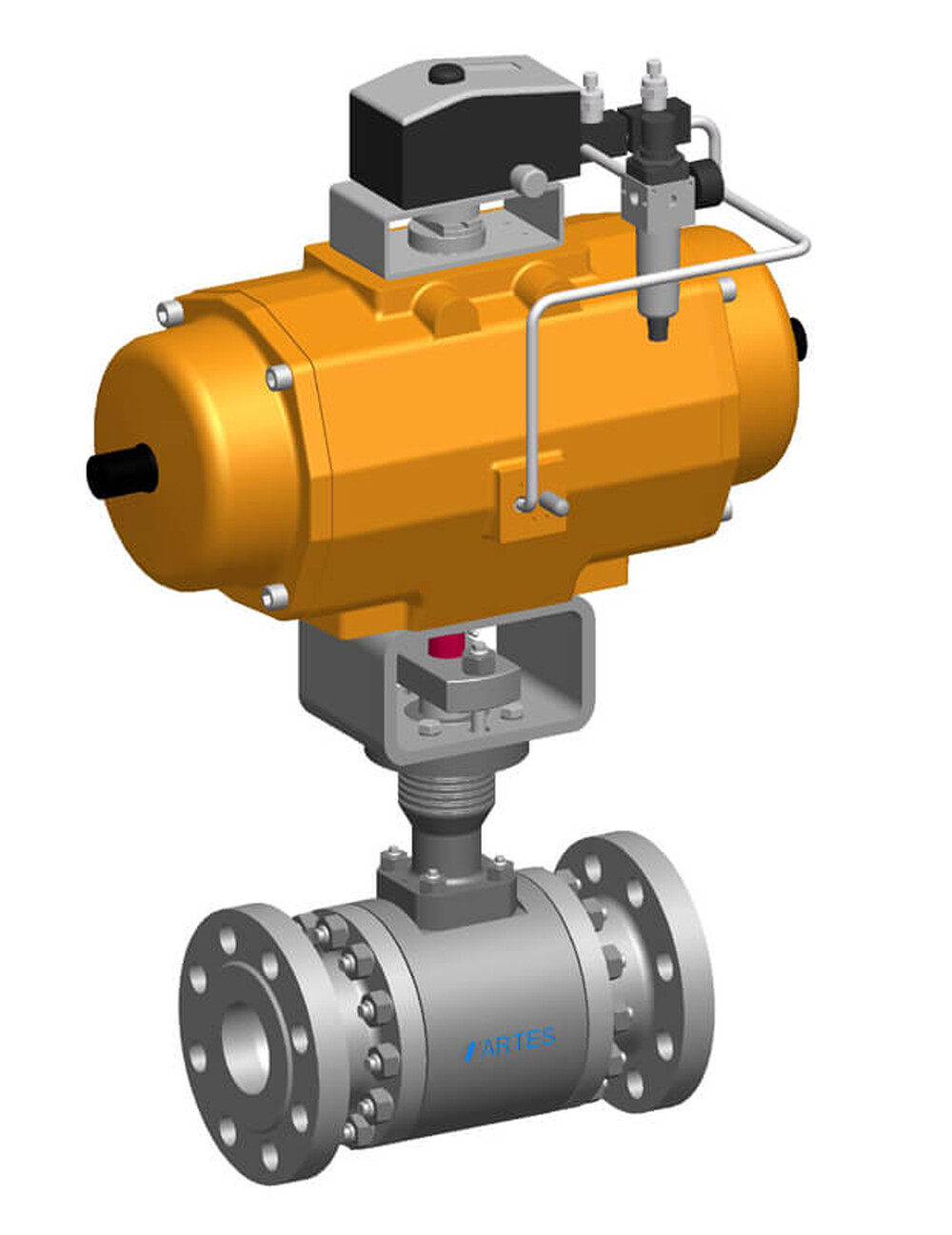

- Pneum. / Elektr. aandrijving

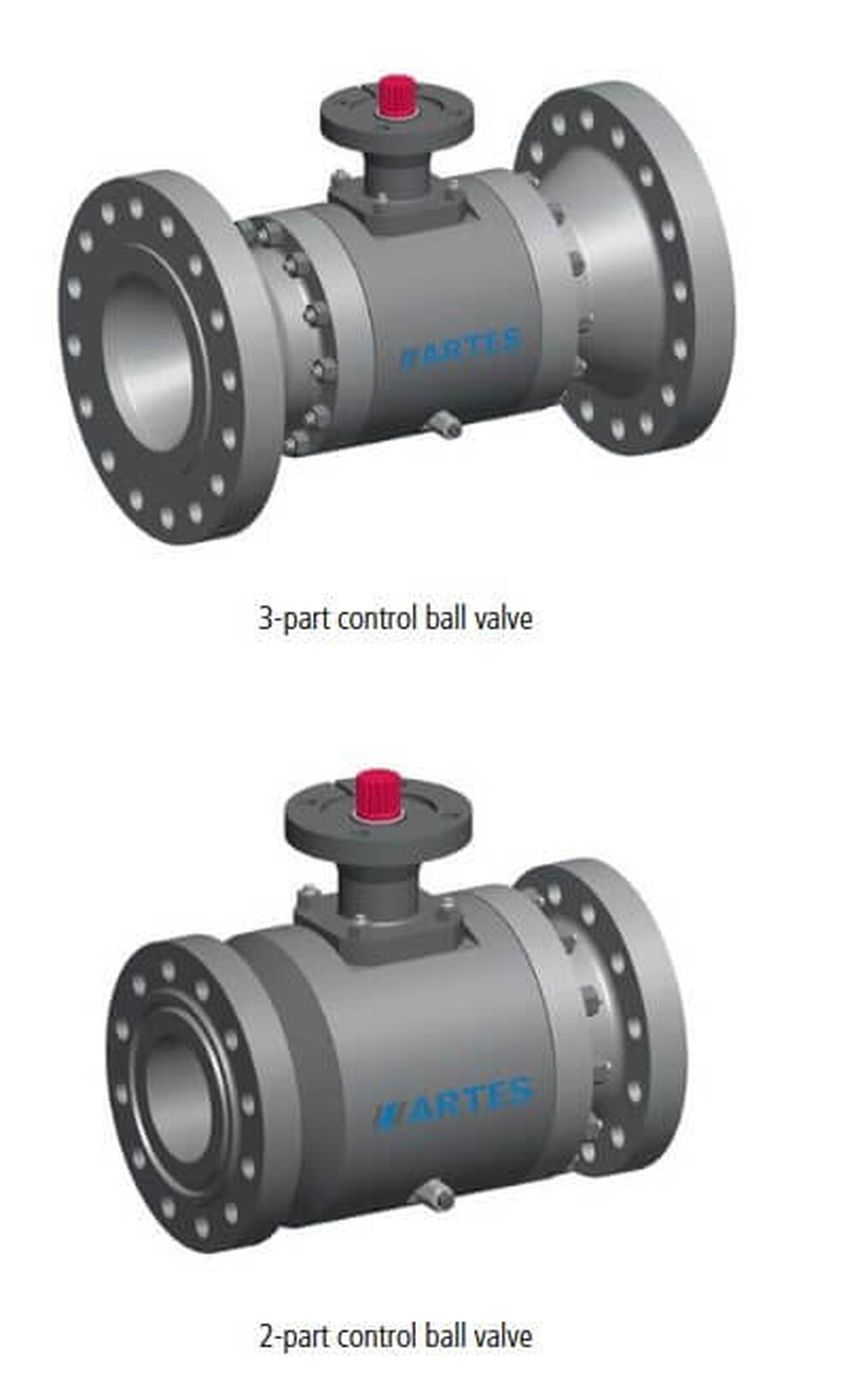

- Modulair design
- Optimale afdichting
- < drukval 0.2 bar
- Multi-stage regelschijven
- Tungsten Carbide coating
- Adaptie aandr. DIN/ISO 5211
