Inspuitkoeler

Meer info

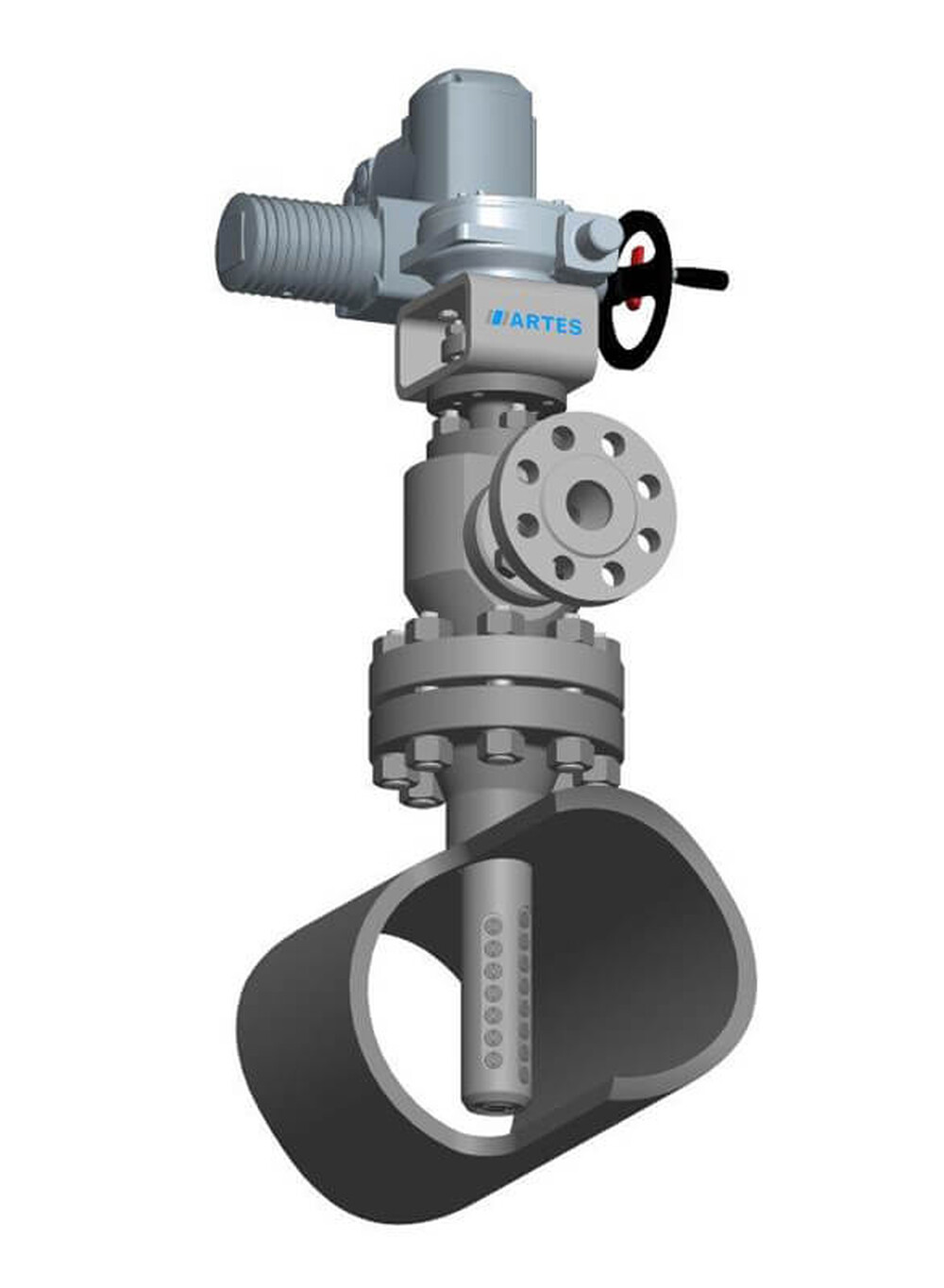

In principe maakt de pneumatische/elektrische aandrijving van de ARTES-stoomkoeler een  90° draai/roterende beweging

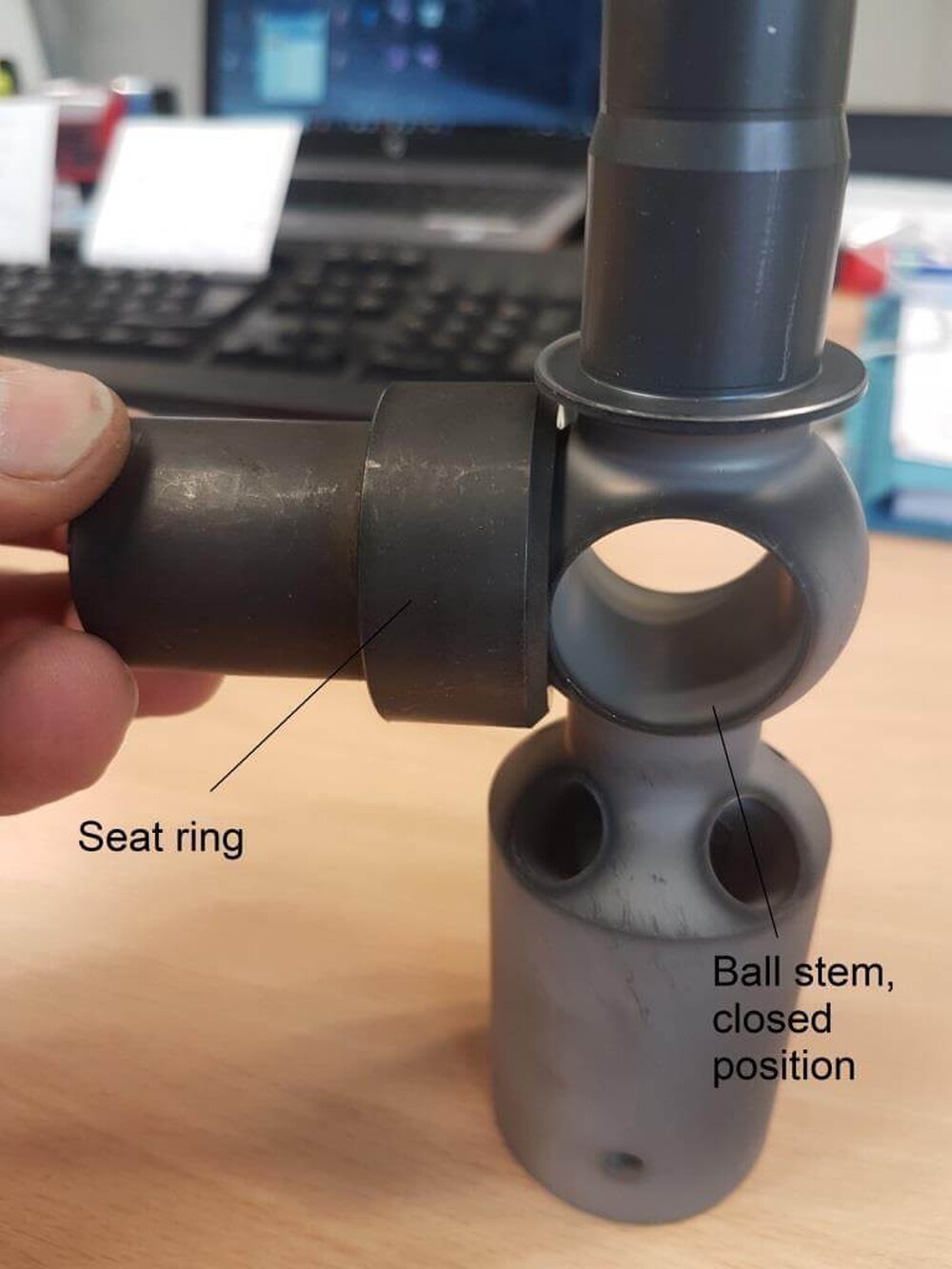

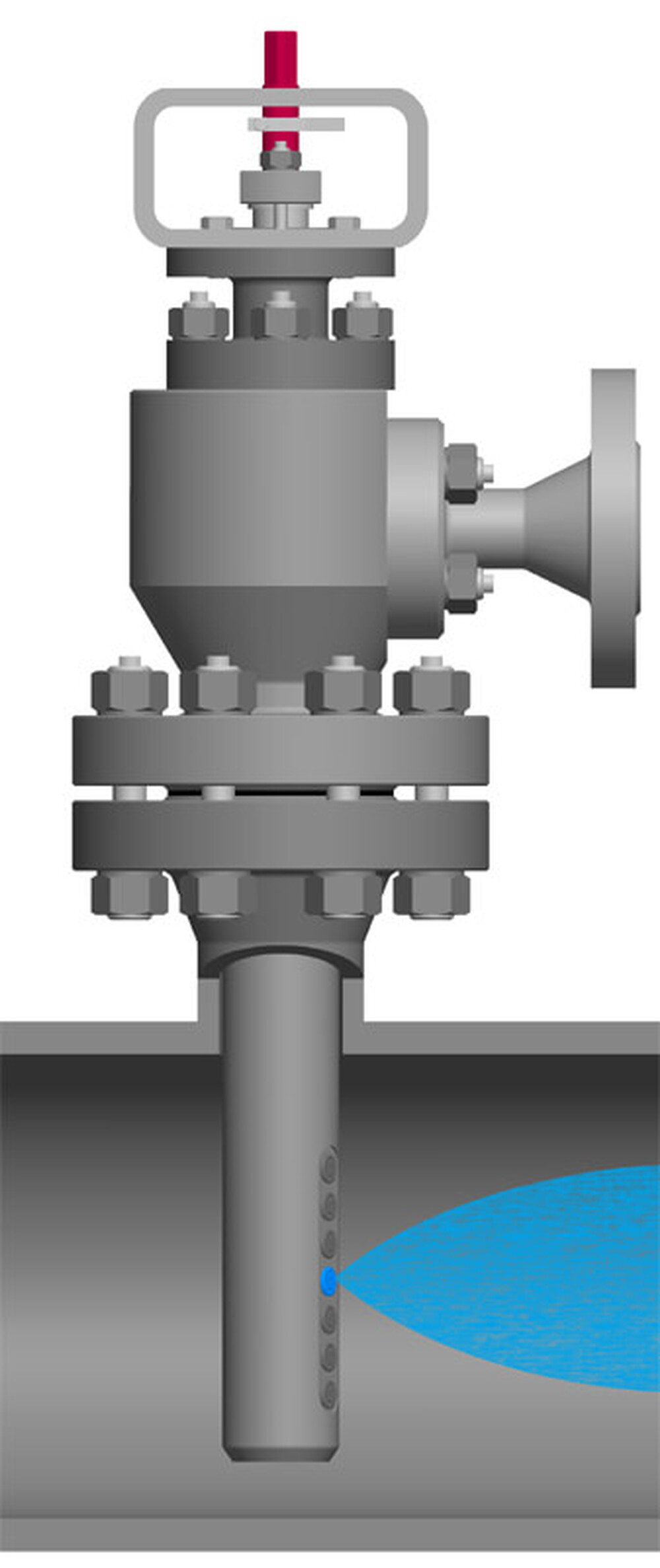

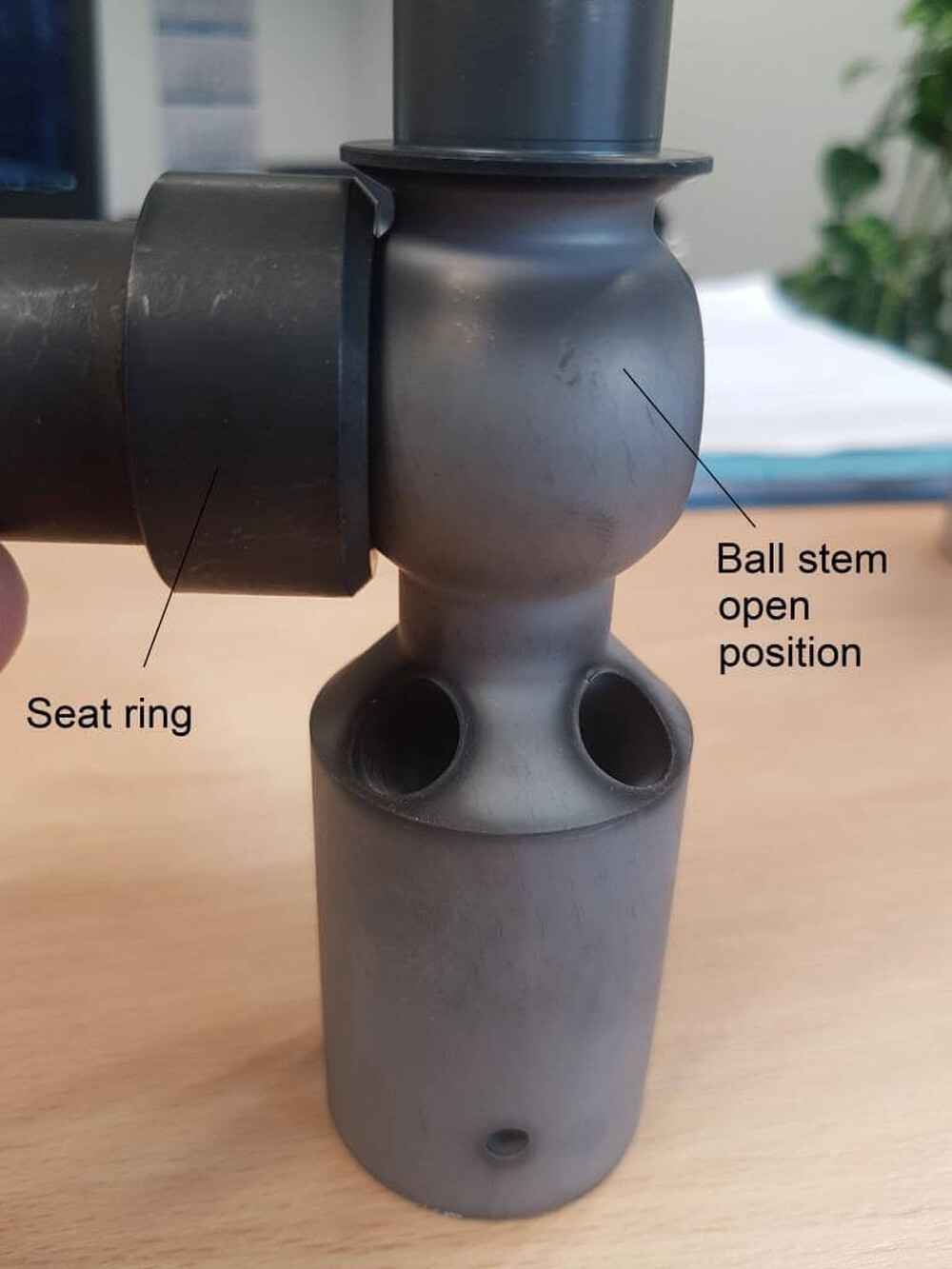

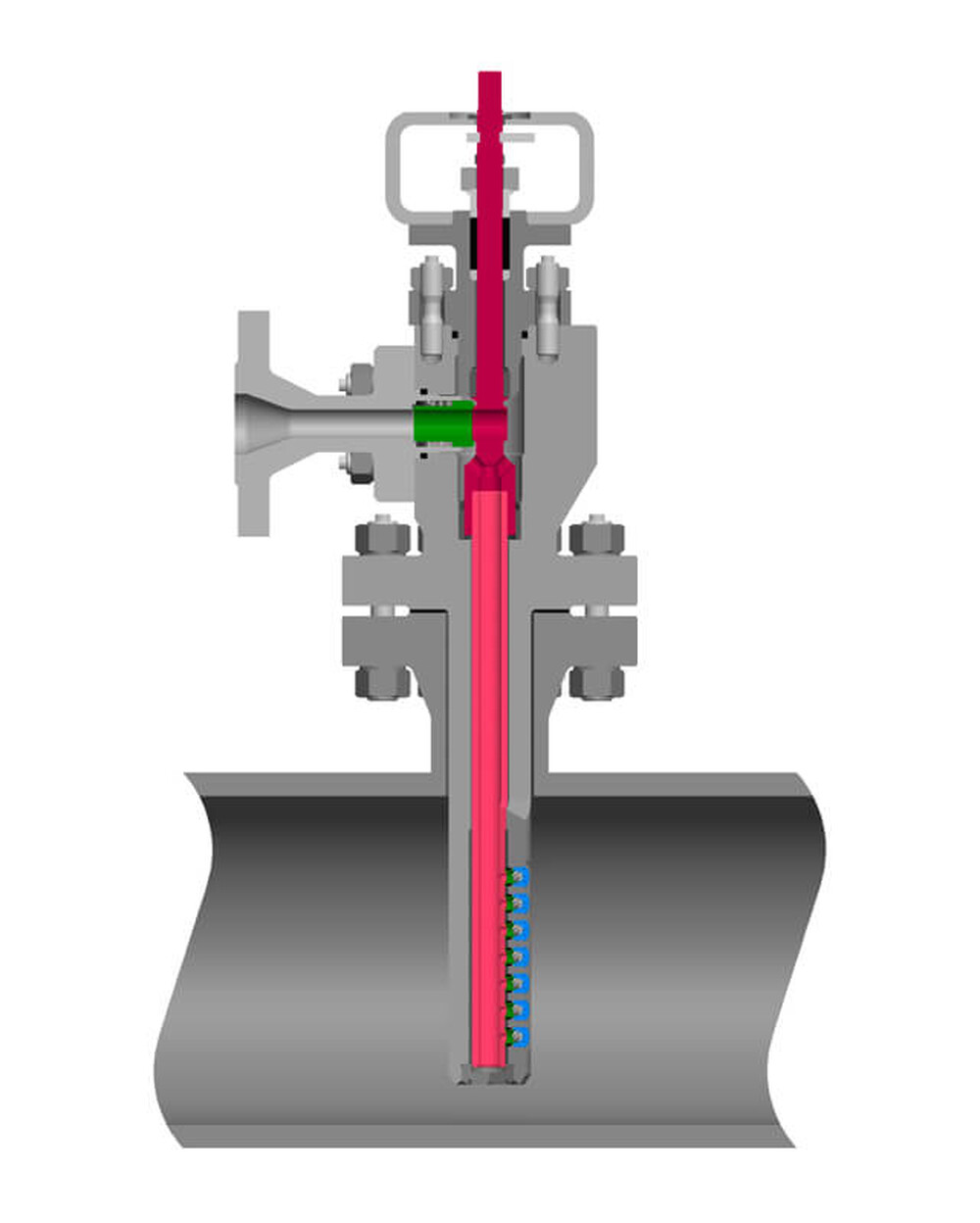

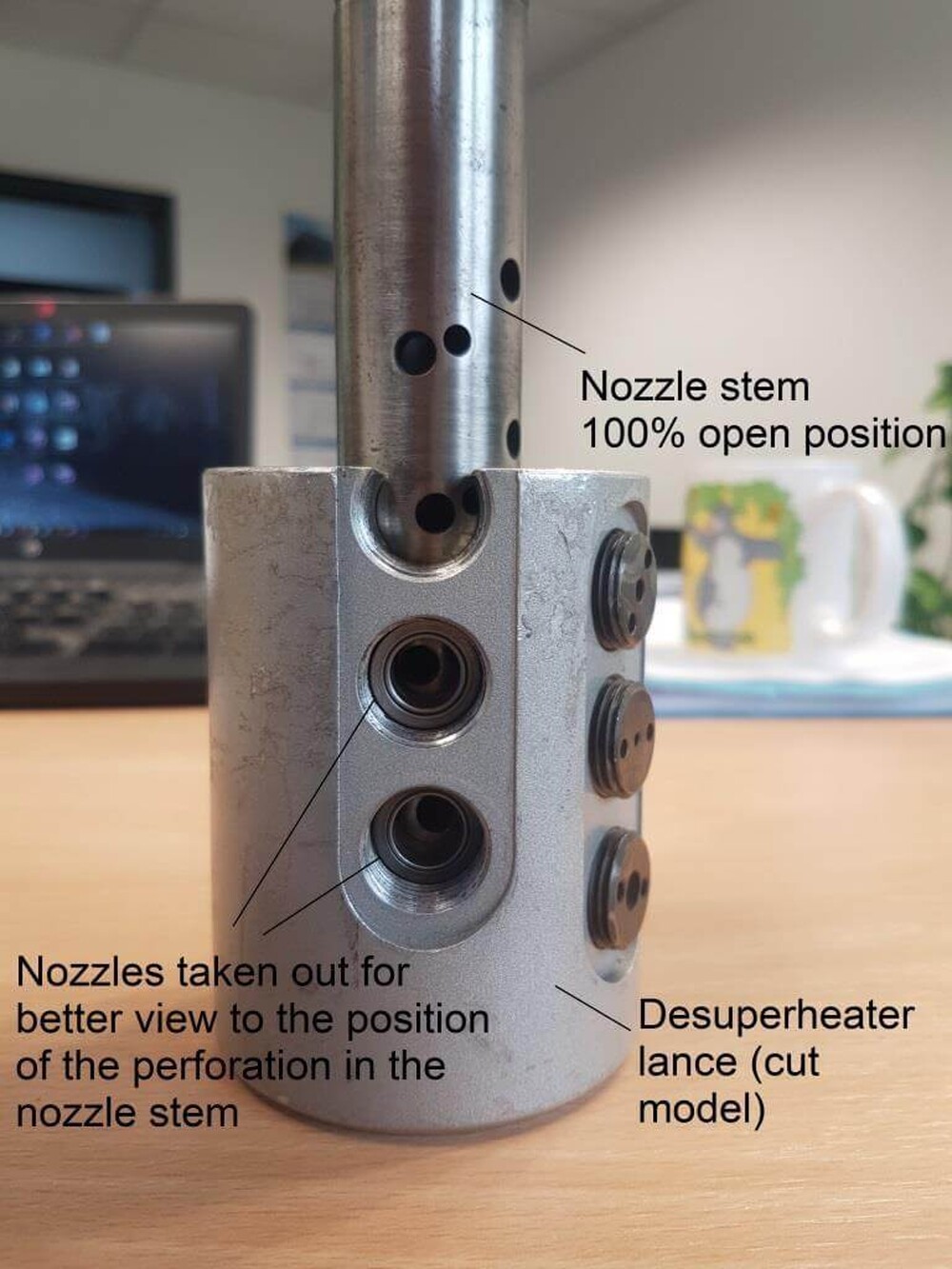

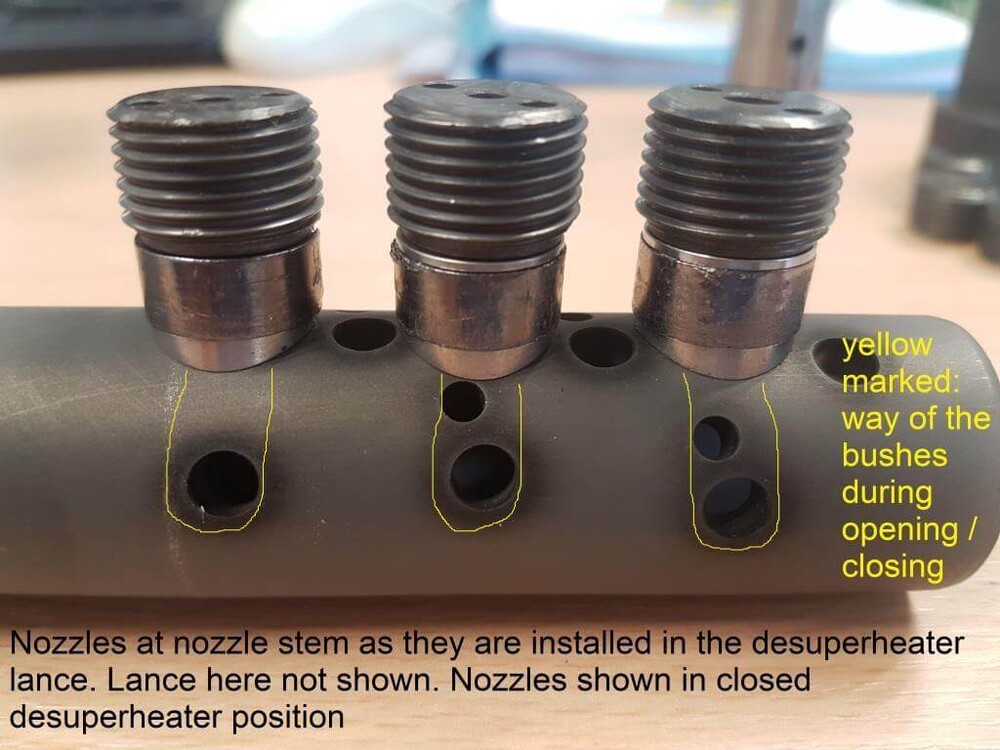

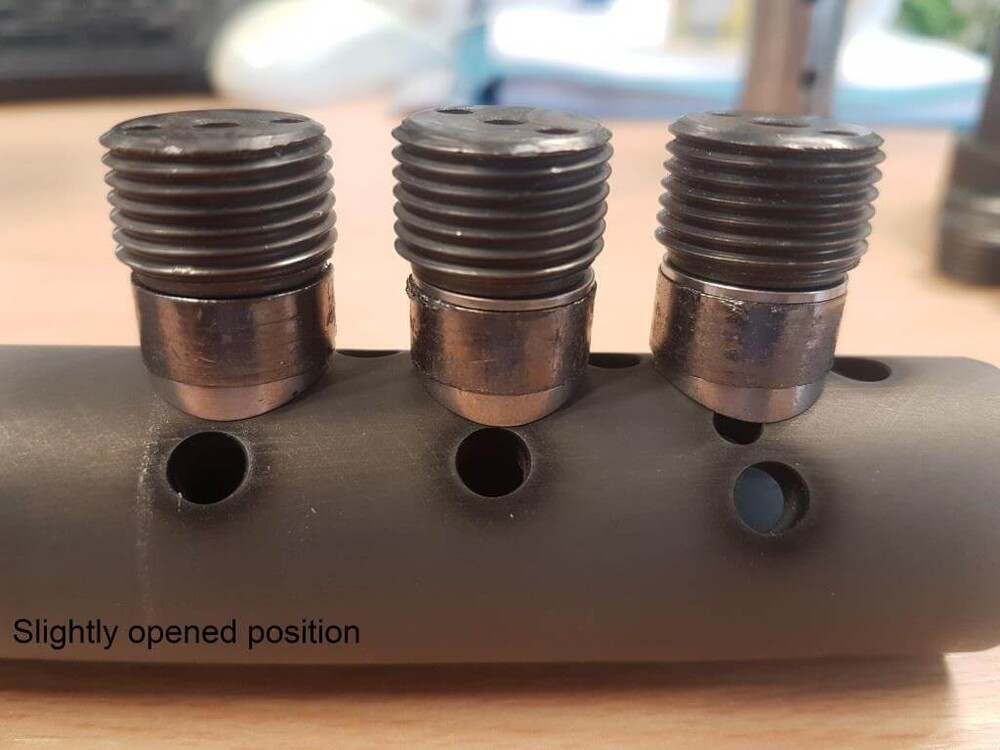

De hoeveelheid te injecteren water wordt geregeld door de klepsteel 90° te draaien. Een extra koelwaterregelklep, welke noodzakelijk is bij een standaard lineaire stoomkoeler, is hierdoor niet nodig. Als de klepsteel wordt gedraaid, de (regel)kogel, eventueel voorzien van een regelcontour, opent zich de wateraansluiting en stroomt er koelwater via de lans richting de inspuitnozzles.

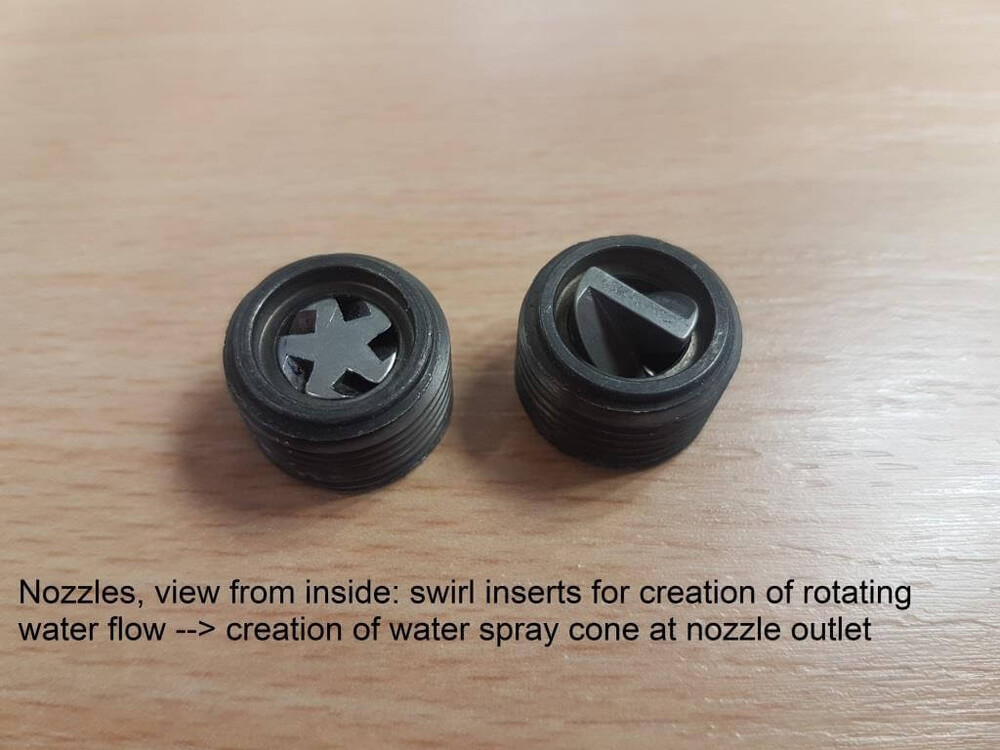

Door de wervelingen veroorzaakt door de inspuitnozzles roteert het koelwater. Het resultaat van deze waterrotatie en nozzle geometrie is een uniforn sproeibeeld en zeer fijne verneveling van het koelwater. Door het gebruik van inspuitnozzles met verschillende boorgatdiameters kan in principe elke regelkarakteristiek - afgestemd op de betreffend proces of toepassing - “Custom-made” geproduceerd worden.

De ARTES stoomkoeler “In Optima Forma”, de 90° draai/roterende beweging, uniek inspuitnozzle design en getrapte inspuitnozzleaansturing ( vanuit het midden) zorgen voor een betrouwbare en nauwkeurige koeling in alle belastingsgevallen.

Voor de werking, optimale verneveling, van de ARTES stoomkoeler wordt de stoomkoeler altijd geleverd met de maximaal mogelijke aantal inspuitnozzles. Uiteindelijk wordt het aantal beschikbare inspuitnozzles bepaalt aan de hand van de binnendiameter van het leidingwerk.

Key features Stoomkoeler:

• Koelwaterregelklep niet nodig
• Waterinspuiting midden in de leiding
• Max. aantal inspuitnozzles
•  < Rangeability

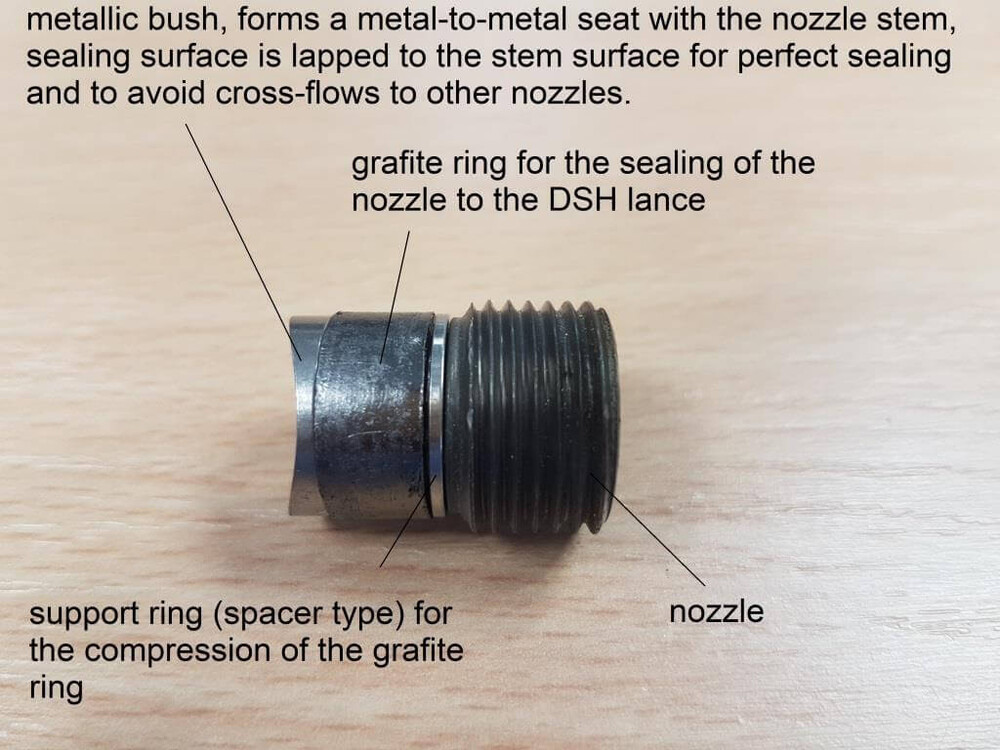

• Optimale afdichting (plug & zitting)
• Pneum. / Elektr. aandrijving
